吴淞中心医院电能管理系统的设计与应用

基本信息：

项目名称：吴淞中心医院电能管理系统的设计与应用
项目所在：上海
实验时间：2012年12月

项目简介：

吴淞中心医院建设于1934年，，，，，，，，医院占地面积42亩，，，，，，，，修建面积21500平方米，，，，，，，，绿化面积6623平方米。。。。。。。医院现有审定床位402张，，，，，，，，现实开放床位524张，，，，，，，，有正式在编职工804人，，，，，，，，卫技职员668人，，，，，，，，其中高级职称47人，，，，，，，，中级职称132人。。。。。。。有临床医技一级科室25个（其中中医为上海市树模性中医科），，，，，，，，二级科室36个。。。。。。。

多宝电竞于2012年12月承接吴淞中心医院电能管理系统的设计与实验。。。。。。。并凭证吴淞医院现场现真相形，，，，，，，，为其选用了我司ACREL-3000电能管理系统。。。。。。。

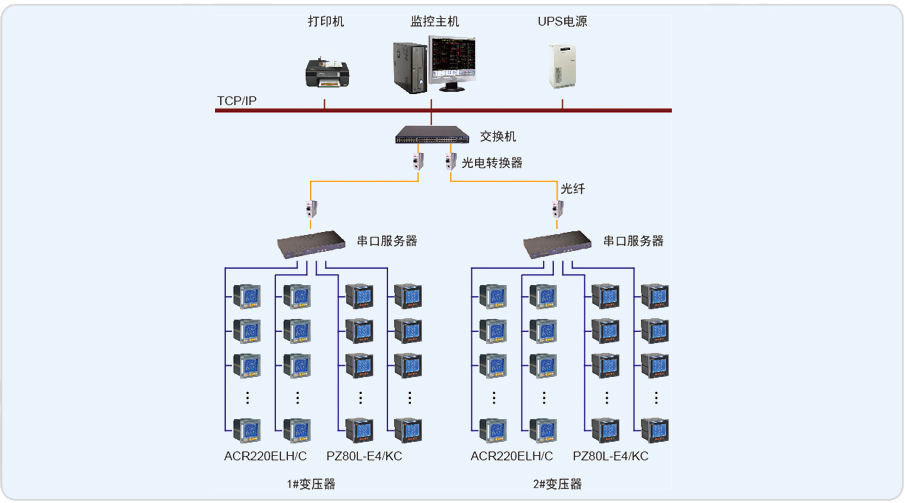

吴淞中心医院电能管理系统监控规模变电所内智能仪表的运行参数，，，，，，，，吴淞中心医院共一个变电所，，，，，，，，变电所内有2路变压器（1#变压器、2#变压器）出线及93路通俗馈线。。。。。。。进线回路接纳ACR220ELH多功效谐波仪表，，，，，，，，通俗馈线回路接纳PZ96L-E4/C智能可编程电力仪表。。。。。。。整套电能管理系统站控管理部分包括监控管理主机、打印机、UPS电源等；；；；；；；网络通讯层部分包括一个16口的串口服务器；；；；；；；现场智能仪表监控装备层由ACR220ELH和PZ96L-E4组成。。。。。。。该配电系统漫衍在一个变电所内，，，，，，，，2台变压器的所有电力仪表通过RS485总线毗连至串口服务器，，，，，，，，并经由超五类网线上传至监控后台。。。。。。。

系统实现的功效：

1.显示配电系统电气一次主接线图，，，，，，，，显示配电系统装备状态及响应实时运行参数；；；；；；；
2.凭证回路实时曲线界面剖析该回路目今的负荷运行状态；；；；；；；
3.1#变压器及其回路报表和2#变压器及其回路报表，，，，，，，，各有功电度报表；；；；；；；
4.实现对低压各出线回路的开关运行状态和负载进线监控；；；；；；；
5.用户权限设置。。。。。。。
