汽车制造电力监控解决计划

1、概述

电力监控系统实现对变压器、柴油发电机、断路器以及其它主要装备举行监视、丈量、纪录、报警等功效，，，，，，并与�；；；；；；ぷ氨负驮斗娇刂浦行募捌渌氨竿ㄑ叮�，，，，，实时掌握供电系统运行状态和可能保存的隐患，，，，，，快速扫除故障，，，，，，提高工厂供电可靠性。。。。。。。。

2、参考标准

GB50053-2013 《20KV及以下变电所设计规范》

GB50059-2011 《35-110 KV变电所设计手艺规程》

GB50060-2008 《3～110kV高压配电装置设计规范》

GB50052-2009 《供配电系统设计规范》

GB/T 14285-2006 《继电�；；；；；；ず颓寰沧远爸檬忠展娉獭�

GBT 14598.300-2008 《微机变压器�；；；；；；ぷ爸猛ㄓ檬忠找蟆�

3、设置计划

电力监控系统主要针对开闭所和10/0.4kV变电所，，，，，，对高压回路设置微机�；；；；；；ぷ爸眉岸喙πб潜砭傩斜；；；；；；ず图嗫兀�，，，，，对0.4kV出线设置多功效计量仪表，，，，，，用于测控出线回路电气参数和用能情形。。。。。。。。同时对工厂主要装备如柴油发电机、无功赔偿装置、有源滤波装置、UPS、隔离电源系统状态举行监测。。。。。。。。

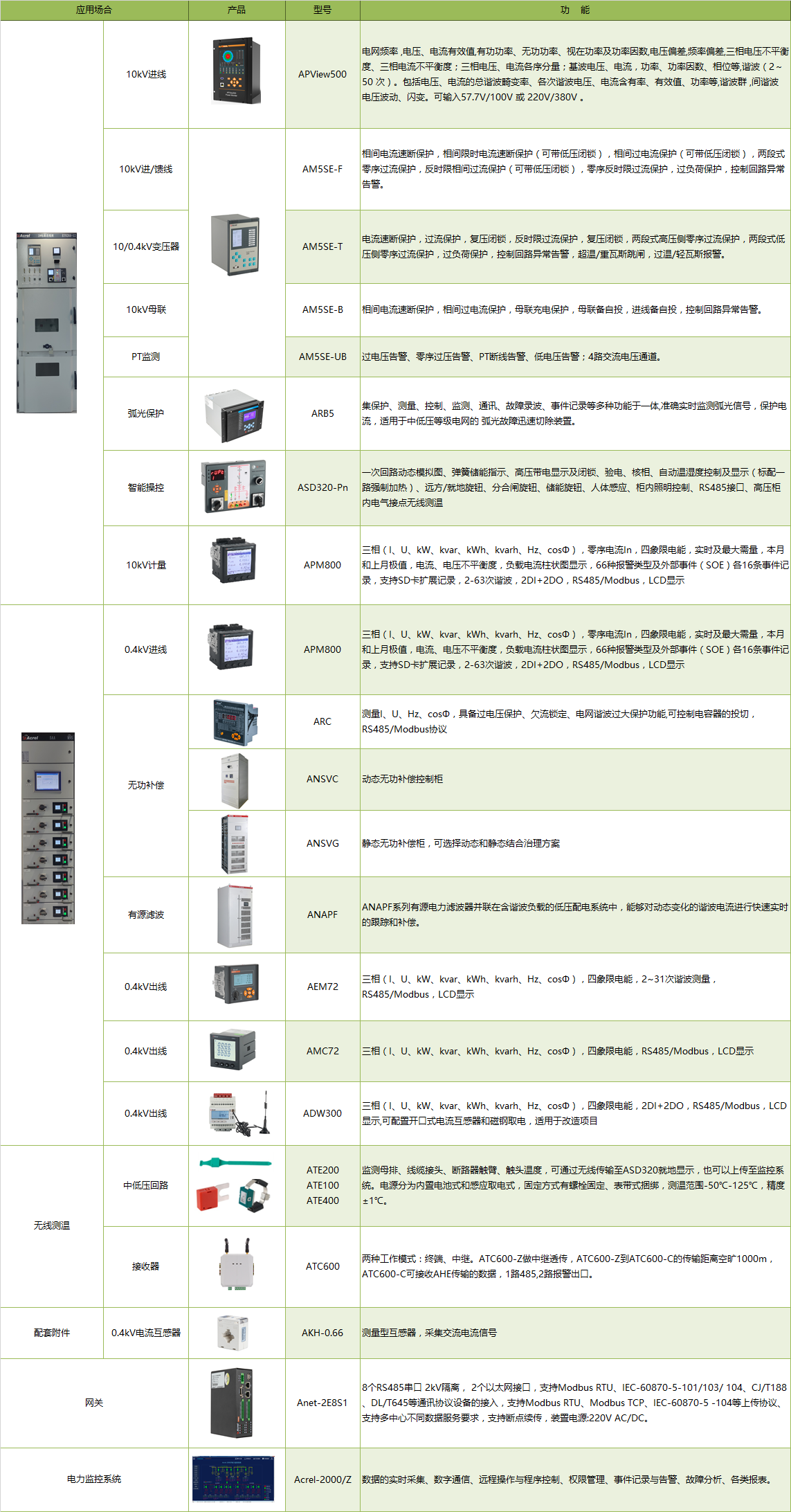

推荐设置

4、系统结构

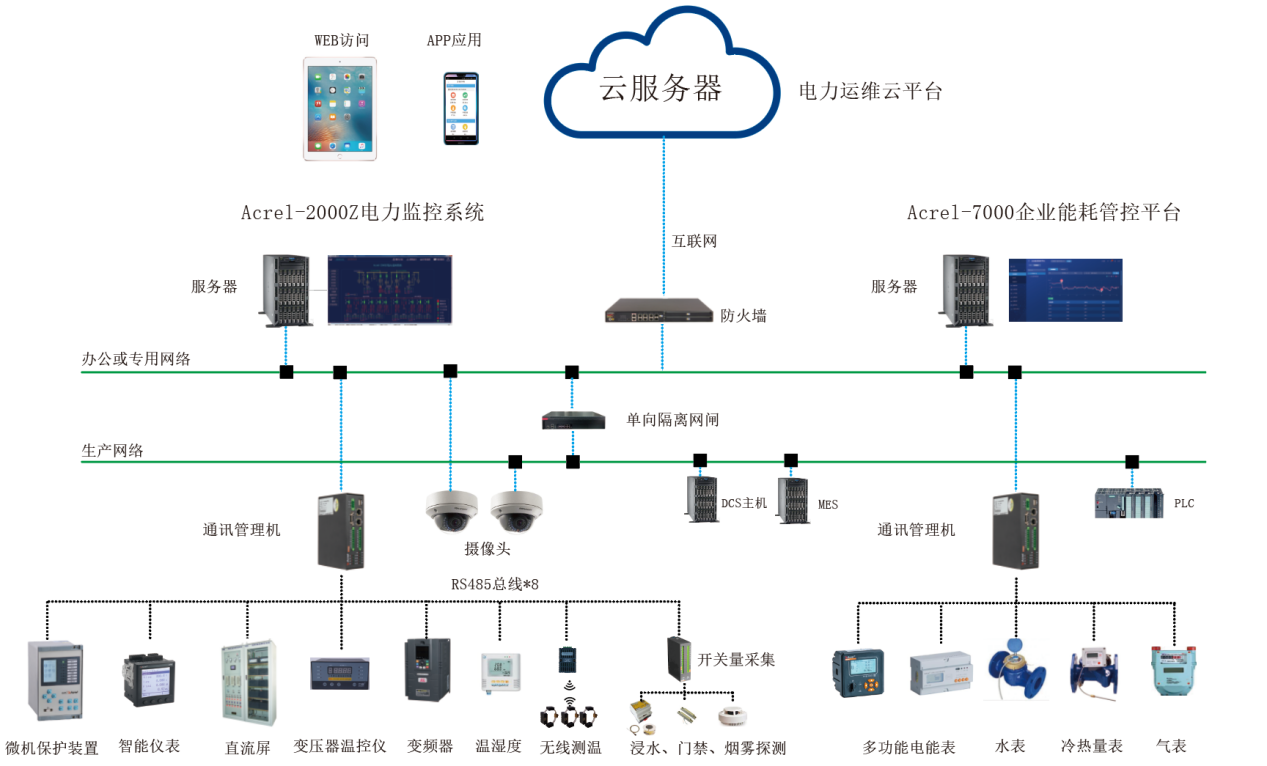

系统接纳漫衍式结构，，，，，，微机�；；；；；；ぷ爸谩⒍喙πб潜怼⒈溲蛊魑驴仄鳌⒅绷髌痢⒉裼头⒌缁刂破恋茸氨竿ü齊S485总线或者以太网接入智能网关，，，，，，经由协议转换、数据处置惩罚后上传至电力监控系统，，，，，，实现遥测、遥信、遥浚浚�？？？亍⒁斐１ň裙π�。。。。。。。。

5、系统功效

● 实时监测

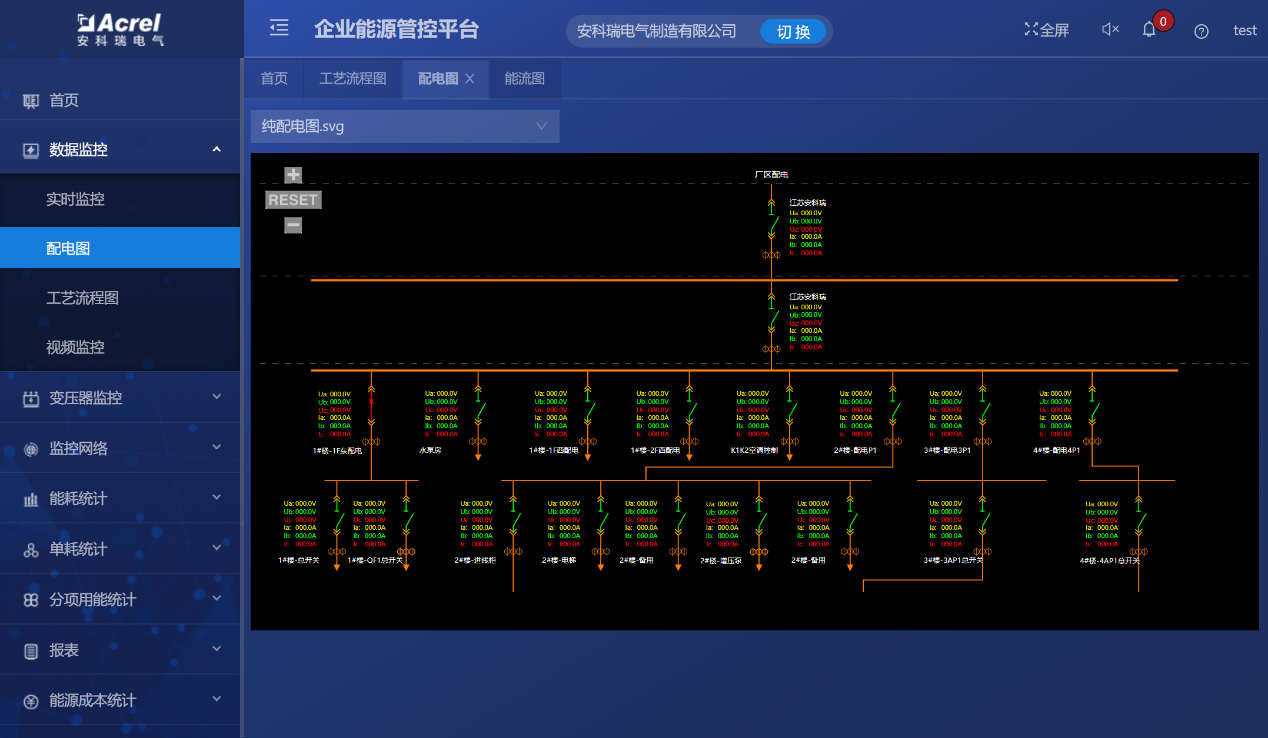

系统人机界面友好，，，，，，以配电一次图的形式直观显示配电线路的运行状态，，，，，，实时监测各回路电压、电流、功率、功率因数、电能等电参数信息，，，，，，动态监视各配电回路断路器、隔脱离关、地刀等合分状态、柴油发电机状态、柴油液位、UPS状态、电池信息等，，，，，，以及有关故障、告警等信号。。。。。。。。

● 详细电参量盘问

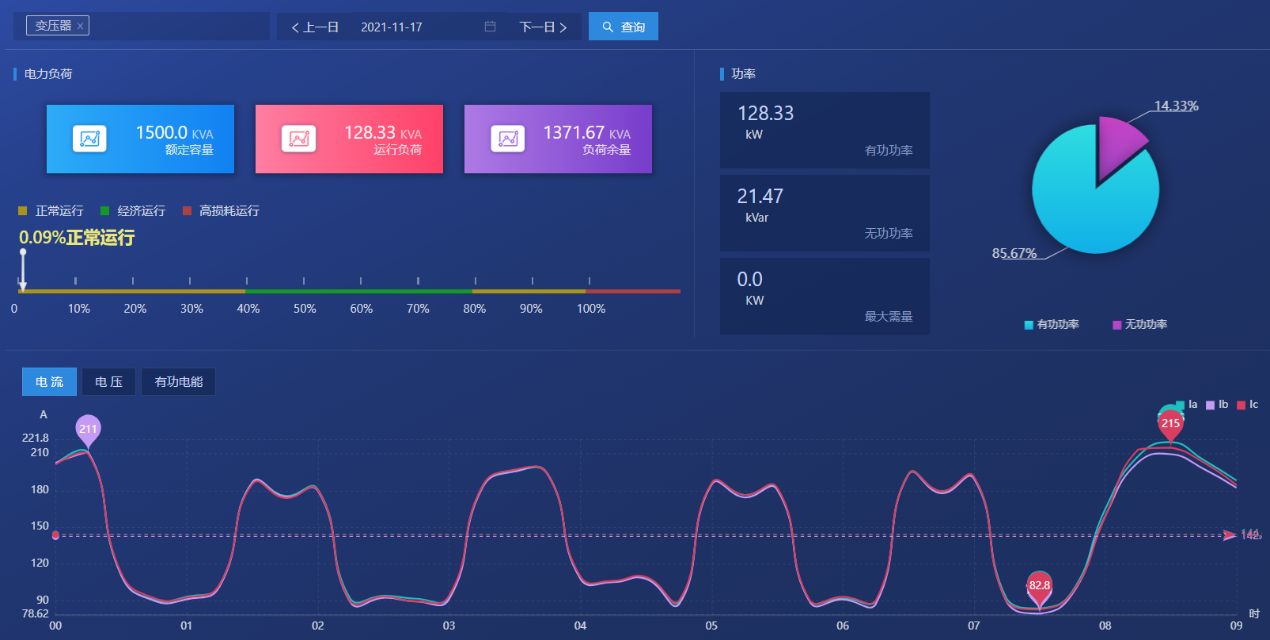

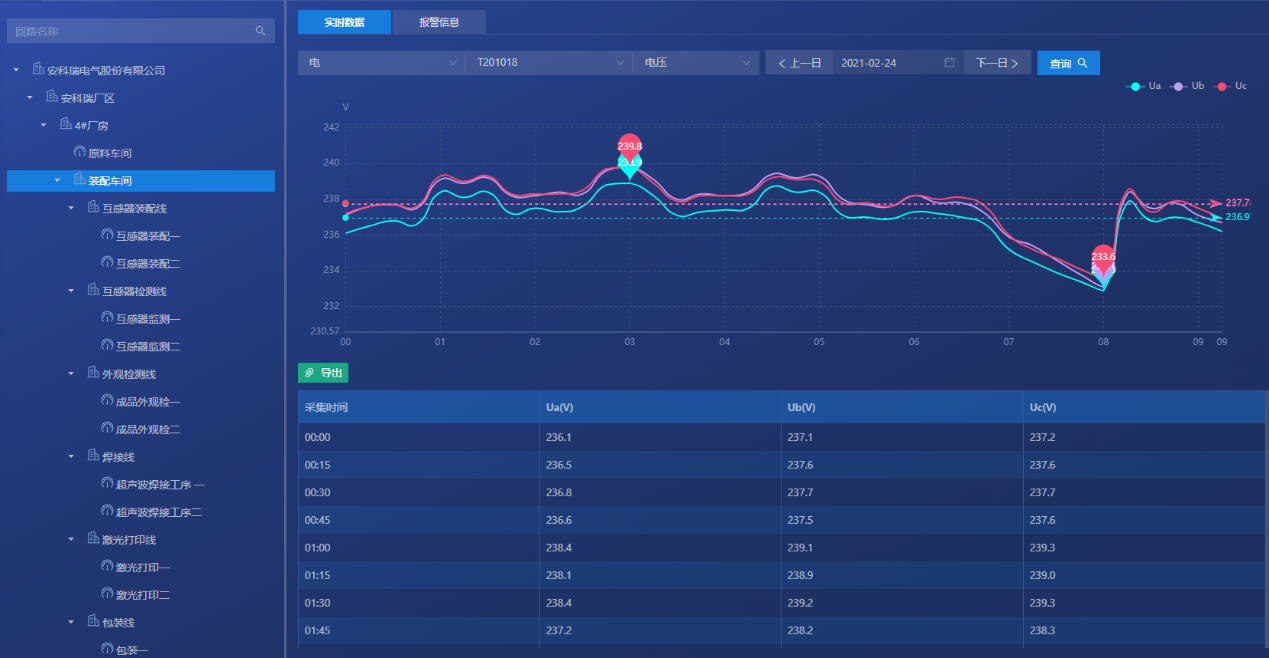

在配电一次图中，，，，，，可以直接审查该回路详细电参量，，，，，，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能，，，，，，并可以审查24小时相电流趋势曲线。。。。。。。。

● 运行报表

盘问各回路或装备指准时间的运行参数，，，，，，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等.

● 实时报警

电力监控系统具有实时报警功效，，，，，，系统能够对配电回路断路器、隔脱离关、接地刀分、合行动等遥信变位，，，，，，�；；；；；；ば卸⑹鹿侍⒌仁挛穹⒊龈婢�。。。。。。。。电力监控系统具有实时语音报警功效，，，，，，系统能够对所有事务发出语音告警。。。。。。。。

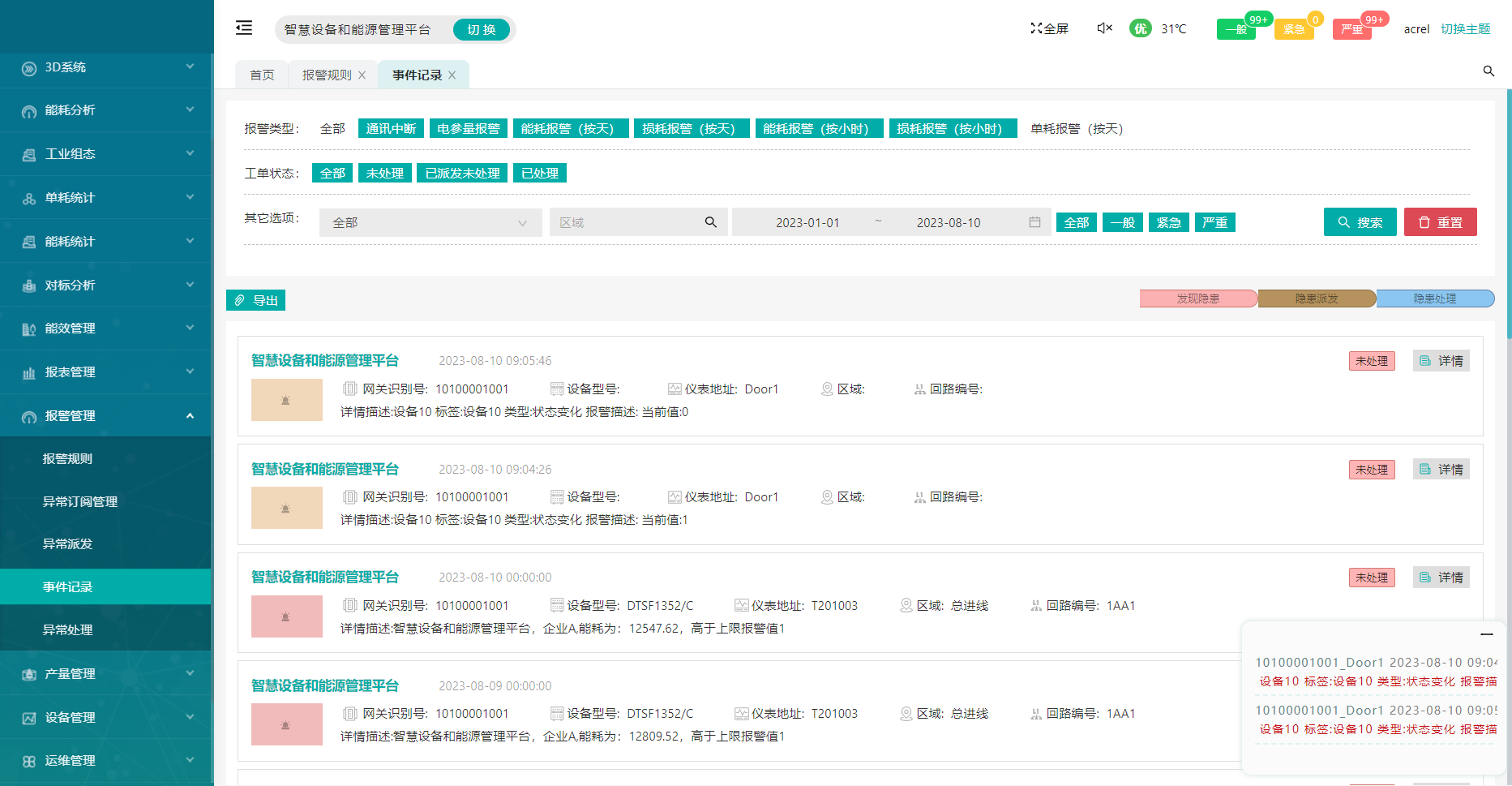

● 历史事务盘问

电力监控系统能够对遥信变位，，，，，，�；；；；；；ば卸⑹鹿侍ⅲ�，，，，，以及电压、电流、功率、功率因数越限等事务纪录举行存储和管理，，，，，，利便用户对系统事务和报警举行历史追溯，，，，，，盘问统计、事故剖析。。。。。。。。

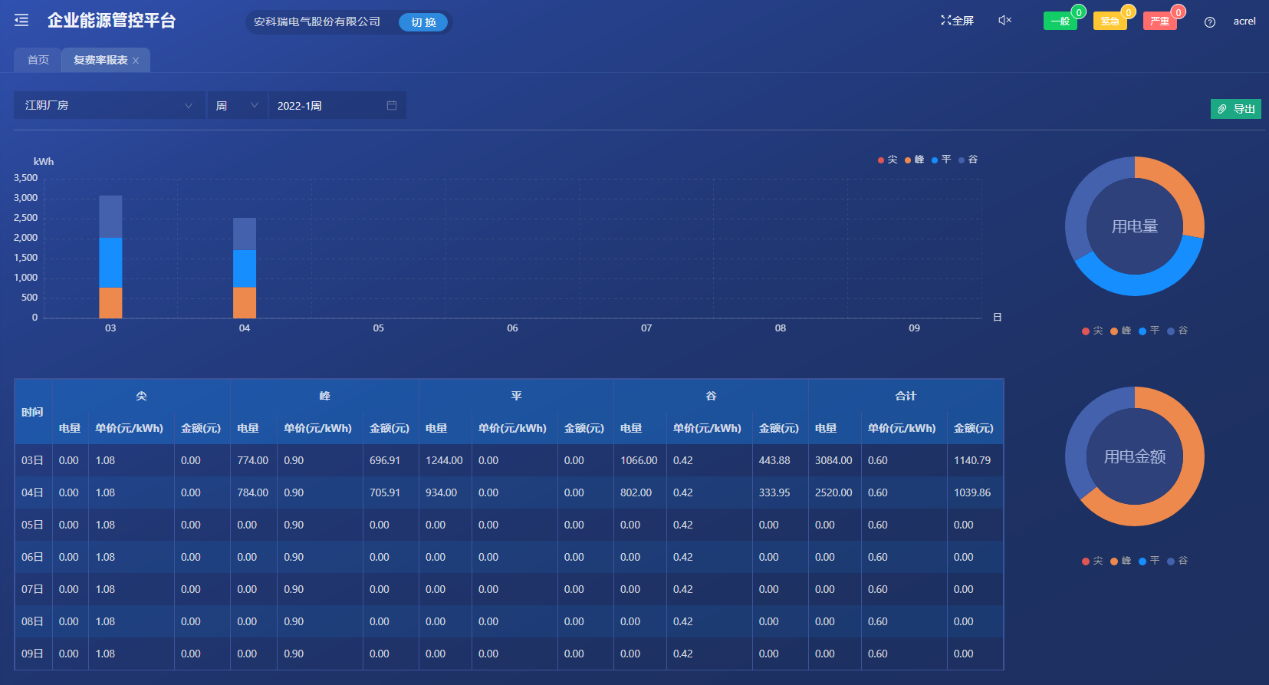

● 电能统计报表

电力监控系统以富厚的报表体支持量系统的完整性。。。。。。。。系统具备准时抄表汇总统计功效，，，，，，用户可以自由盘问自系统正常运行以来恣意时间段内各配电节点的用电情形，，，，，，即该节点进线用电量与各分支回路消耗电量的统计剖析报表。。。。。。。。

● 用户权限管理

电力监控系统为包管系统清静稳固运行，，，，，，设置了用户权限管理功效。。。。。。。。通过用户权限管理能够避免未经授权的操作（如遥浚浚�？？？氐牟僮鳎�，，，，，数据库修改等）。。。。。。。。浚浚�？？？梢越缢挡畋鸺侗鹩没У牡锹济⒚苈爰安僮魅ㄏ蓿�，，，，，为系统运行、维护、管理提供可靠的清静包管。。。。。。。。

● 遥浚浚�？？？夭僮�

电力监控系统可以对整个配电系统规模内的装备举行远程遥浚浚�？？？夭僮�。。。。。。。。例如配电系统维护职员可以通过监控系统的主界面点击响应的断路器遥信点调出遥浚浚�？？？夭僮鹘缑妫�，，，，，可以实时执行调理系统或站内响应的操作下令。。。。。。。。

● 网络拓扑图

电力监控系统支持实时监视接入系统的各装备的通讯状态，，，，，，能够完整的显示整个系统网络结构；；；；；；可在线诊断装备通讯状态，，，，，，爆发网络异常时能自动在界面上显示故障装备或元件及其故障部位。。。。。。。。
